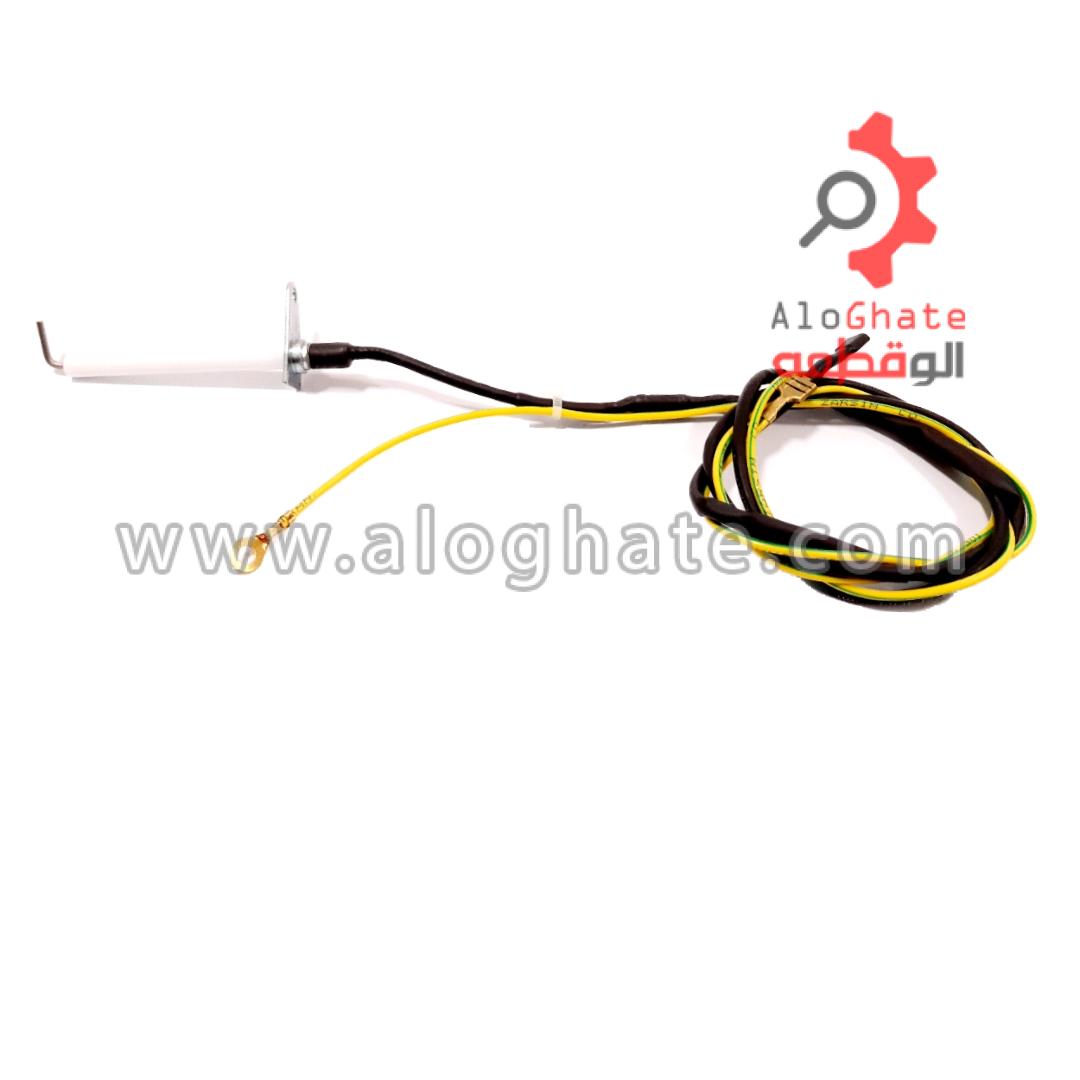

الکترود جرقه زن گلدیران

وظیفه در پکیج :

ایجاد جرقه قبل از باز شدن شیر گازتا زمانی که شعله تشکیل شود و الکترود تشخیص شعله شعله را تشخیص دهد .

الکترود یون یا  تشخیص شعله

وظیفه در پکیج :

بعد از تشکیل شدن شعله و گرم شدن الکترود جریانی در حد میکرو آمپر به برد اصلی پکیج فرستاده می شود که با این عمل برد کنترل متوجه می شود که شعله تشکیل شده و تا زمانی که مسیر گاز می باشد برد این جریان را کنترل می کند و به محض قطع شدن این جریان یا قطع شدن شعله به هر دلیل مسیر شیر گاز قطع می گردد و  پکیج خطای عدم تشکیل شعله می دهد .

نحوه تست کردن :
تست این قطعه فقط با گرم کردن ممکن می باشد پس اگر با تشکیل شعله و پایان جرقه زنی و گرم شدن الکترود شعله باقی ماند الکترود سالم و در غیر این صورت معیوب می باشد .

هنگام خراب بودن الکترود پکیج همراه با جرقه زن روشن می شود اما بعد از اتمام جرقه زنی شعله خاموش می شود و پکیج خطا می دهد .

نکته :
ممکن است با ایجاد شعله و گرم شدن الکترود جرقه زن قطع نشود و برد کنترل معیوب باشد .

محل نصب الکترود تشخیص شعله یون به فاصله ۸ تلی ۹ میلی متر از محل تشکیل شعله و بر روی برنر قرار دارد .
