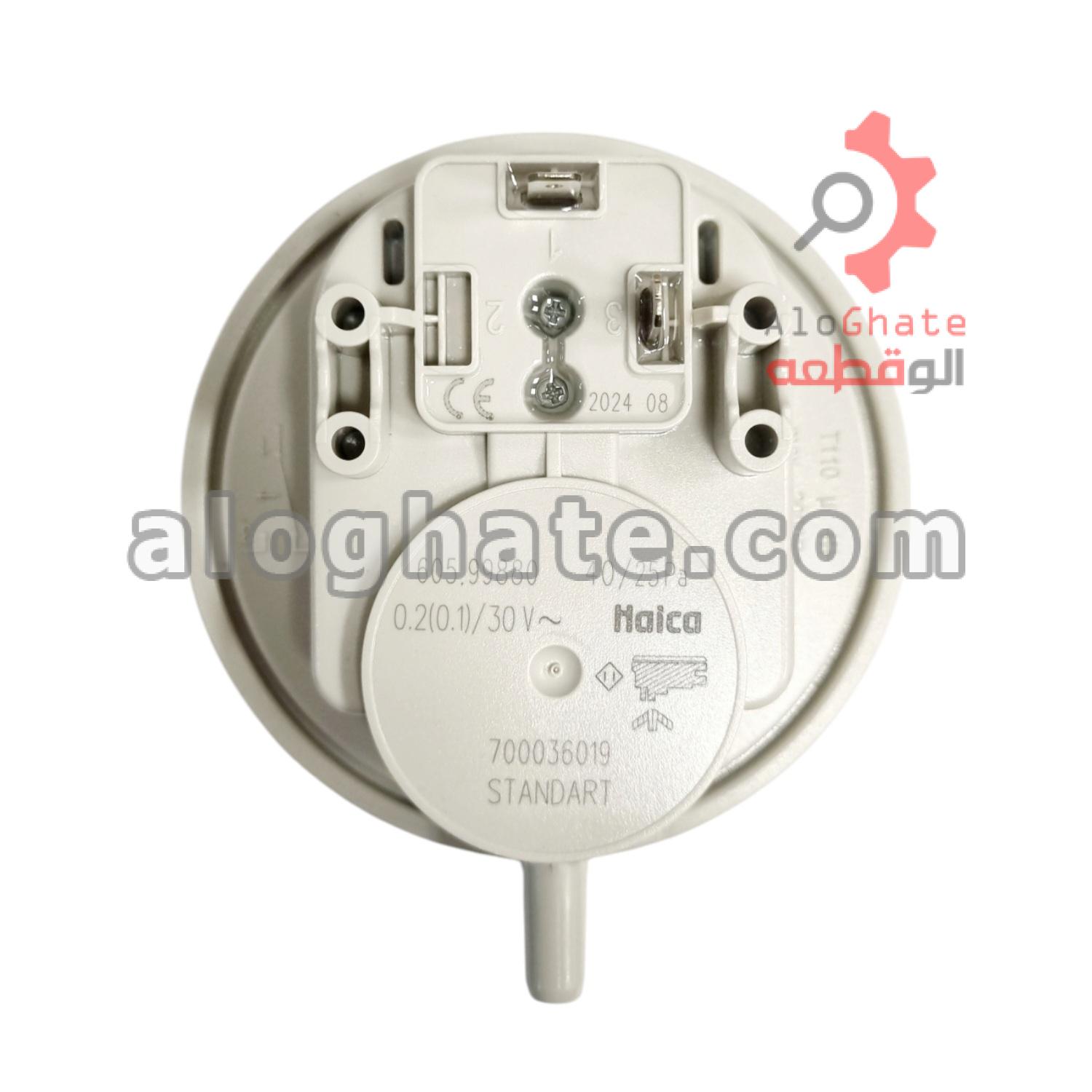

پرشر سوئیچ هوا هایکا ۲۵_۴۰ پاسکال

پرشر سوئیچ هوا

وظیفه در پکیج : کنترل خروجی محصولات احتراق

عملکرد داخلی پرشر سویچ هوا  :
پرشر سوئیچ هوا  تنها قطعه ای در پکیج می باشد  که برد پکیج در دو مرحله آن را کنترل می نماید .
قبل از اینکه برد پکیج  فن را روشن کند ، برد کنترل می کند که مدار پرشر سوئیچ هوا باز باشد  ، سپس در صورت باز بودن مدار پرشر سوئیچ هوا برد فن را روشن می کند و سپس دوباره برد مدار پرشر سوئیچ هوا را کنترل می کند که با روشن شدن فن و مکش از لوله آنتی کندانس مدار پرشر سوئیچ هوا بسته شده باشد.

نحوه تست کردن پرشر سوئیچ هوا :

لوله آنتی کندانس را از سمتی که به فن وصل شده جدا کرده و دو سیم برقی که به پرشر هوا متصل شده را جدا کرده آنگاه با اهم متر مدار آن را کنترل می کنیم که باید مدار آن قطع باشد سپس از لوله آنتی کندانس مک زده و نگه می داریم که باید مدار پرشر سوئیچ هوا با مکش وصل شود.

تست پرشر سوئیچ هوا در هنگام  کاکرد
اگر فن خاموش باشد بایستی با اهم متر باز بودن مدار پرشر سوئیچ هوا را کنترل کرد
و اگر فن روشن باشد بایستی با اهم متر بسته بودن مدار پرشر سوئیچ هوا را کنترل کرد

در صورت معیوب بودن پرشر سوئیچ هوا :

هنگامی که فن خاموش باشد:
اگر فن خاموش است با جدا کردن لوله آنتی کندانس فن روشن نشود ولی با کشیدن یکی از سیم های پرشر سویچ هوا فن روشن شود پرشر سوئیچ هوا معیوب است.

هنگامی که فن روشن باشد :
اگر فن روشن است با جدا کردن لوله آنتی کندانس از قست فن و مکش آن اگر جرقه زن وارد عمل شود پرشر سوئیچ هوا سالم و در غیر این صورت معیوب است.

محل نصب پرشر سویچ هوا : معمولا بالای محفظه احتراق و نزدیک به فن قرار دارد.
